Jakie odchylenia geometrii narzędzia najczęściej psują jakość obróbki i jak je wykryć

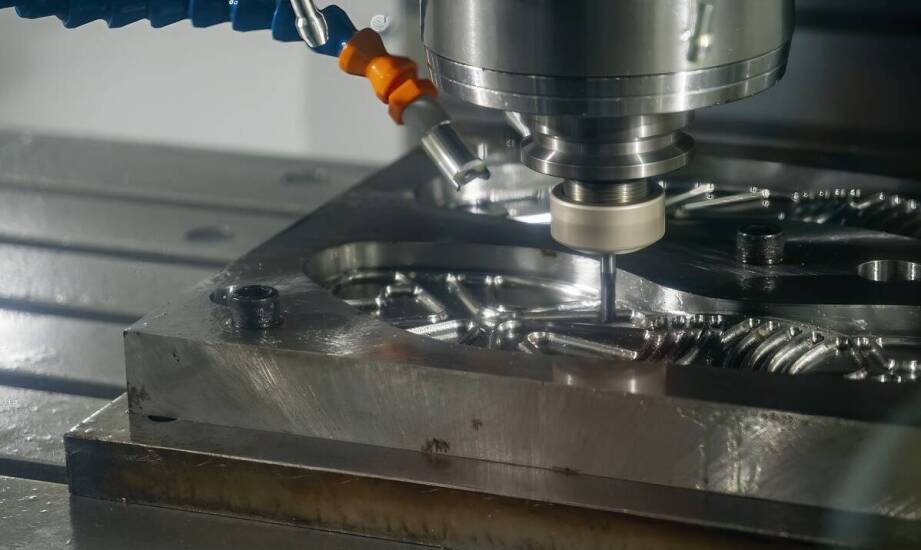

Na hali produkcyjnej w zakładzie obróbki skrawaniem operator nierzadko zauważa defekty na detalach dopiero po przetworzeniu kilku partii materiału. Powierzchnia obrabianego elementu okazuje się pofalowana, a wykończenie pozostawia wiele do życzenia. Wymiary fizyczne z kolei przekraczają rygorystyczne tolerancje narzucone przez dział kontroli jakości. Narzędzie zamocowane we wrzecionie na pierwszy rzut oka wygląda na w pełni sprawne i gotowe do pracy pod obciążeniem. Drobne odchylenia kształtu ostrza ujawniają się jednak dopiero w trakcie wymagającej produkcji seryjnej. Skutkuje to bezpowrotną utratą drogiego surowca oraz cennego czasu maszynowego. Rozwiązaniem tego powszechnego problemu staje się weryfikacja techniczna parametrów narzędzia jeszcze przed uruchomieniem programu sterującego.

Które parametry narzędzi sprawdzać poza obrabiarką?

Kontrola wyposażenia w profesjonalnych preseterach poza środowiskiem obróbczym obejmuje zestaw kilku kluczowych wymiarów przestrzennych. Długość całkowita narzędzia bezpośrednio decyduje o powtarzalności głębokości skrawania podczas automatycznej wymiany oprawek w magazynie maszyny. Nawet niepozorne odchylenie rzędu kilku dziesiątych milimetra wymusza wprowadzanie dodatkowych korekt i prowadzi do poważnych błędów pozycjonowania osi Z. Średnica robocza z kolei determinuje właściwą prędkość liniową skrawania na krawędzi tnącej. Jej niedokładność zmienia wektory sił bocznych oddziałujących na materiał, co powoduje odczuwalną niestabilność całego procesu technologicznego.

Bicie boczne i osiowe generuje szkodliwe drgania oraz nierównomierne zużycie powierzchni tnącej, co drastycznie pogarsza ostateczną chropowatość detalu. Kąt natarcia lub pochylenia linii śrubowej znacząco wpływa na płynność odprowadzania wiórów z zamkniętej przestrzeni roboczej. Stan samej krawędzi po procesie regeneracji definiuje ostrość i przewidywaną trwałość ostrza w materiale. Kompleksowa weryfikacja tych cech pozwala bezpiecznie przekazać zmontowany sprzęt do użycia w wydajnych centrach frezarskich.

Jak odchylenia wpływają na frezy, wiertła i rozwiertaki?

Charakterystyka kinematyki pracy ściśle determinuje wrażliwość poszczególnych rodzajów ostrzy na wszelkie błędy kształtu. Dla wieloostrzowych frezów trzpieniowych bicie boczne powoduje bardzo nierównomierne obciążenie poszczególnych zębów, co skutkuje powstawaniem charakterystycznych śladów na frezowanej płaszczyźnie. Przyspiesza to również termiczną degradację tej konkretnej krawędzi, która zmuszona jest przejąć największą siłę skrawania. Błędy w kącie spirali utrudniają sprawną ewakuację wióra, wyraźnie podnosząc ryzyko zakleszczenia w głębokich kieszeniach detalu.

Wiertła monolityczne z węglika spiekanego reagują na asymetrię średnicy i kąta wierzchołkowego zauważalną owalnością wykonywanych otworów. Zwiększa się wówczas opór toczenia i moment obrotowy wrzeciona, co znacznie skraca całkowity cykl życia wyposażenia. Rozwiertaki wykazują z kolei ogromną wrażliwość na bicie osiowe, które trwale uszkadza pożądaną gładkość ścianek cylindrycznych. Drobne wykruszenia pozostawione po nieuważnym procesie ostrzenia dodatkowo potęgują błędy tolerancji wymiarowej otworu. W wymagających zakładach z branży lotniczej i motoryzacyjnej takie skumulowane usterki wymuszają natychmiastowe odrzucenie całych partii produkcyjnych.

Optyczna czy dotykowa kontrola geometrii po ostrzeniu?

Nowoczesne warsztaty narzędziowe wykorzystują różne technologie pomiarowe do precyzyjnej weryfikacji sprzętu przed rozpoczęciem obróbki właściwej. Warianty dotykowe bazujące na skalibrowanych sondach oferują wysoką rozdzielczość odczytu bazowych wymiarów fizycznych. Bezpośredni kontakt mechaniczny niesie jednak pewne ryzyko mikrouszkodzeń niezwykle delikatnej krawędzi świeżo zregenerowanego ostrza. Bezkontaktowe systemy optyczne z oświetleniem LED w pełni bezpiecznie mapują topografię powierzchni, doskonale sprawdzając się przy dogłębnej analizie mikropęknięć. Cyfrowa analiza obrazu w wysokim powiększeniu bezbłędnie wychwytuje najmniejsze nierówności profilu tnącego.

Zakłady produkcyjne coraz chętniej łączą obie te zaawansowane technologie w jednym ergonomicznym środowisku kontrolnym. System smartCheck od firmy ZOLLER Polska realizuje precyzyjny pomiar geometrii narzędzi, sprawnie łącząc dokładną inspekcję wizualną z weryfikacją parametrów skrawających. Urządzenie dostarczane z siedziby w Śremie automatycznie analizuje używane wiertła i frezy przed ich fizycznym trafieniem do wrzeciona maszyny. Przesyłanie gotowych paczek danych pomiarowych bezpośrednio do sterowania obrabiarki niemal całkowicie eliminuje błędy związane z ręcznym wpisywaniem offsetów.

Jakie są skutki pracy z niesprawdzonym wyposażeniem CNC?

Brak rygorystycznej polityki kontroli oprawek poza maszyną przekłada się bezpośrednio na zauważalny spadek rentowności procesu produkcyjnego. Niewykryte w porę wady profilu roboczego powodują gorszą powtarzalność obrabianej serii, nieakceptowalne odrzuty wymiarowe i konieczność ciągłego korygowania programu CNC. Operatorzy maszyn poświęcają dziesiątki minut na żmudne przestrojenia i kolejne testowe przejścia wadliwego narzędzia. Rozpaczliwe próby ratowania drogich detali mocno obciążają napięty harmonogram pracy całego zakładu.

Praktyka przemysłowa jednoznacznie pokazuje, że wczesna weryfikacja parametrów błyskawicznie oddziela sprzęt gotowy do obróbki od tego wymagającego ponownej regeneracji. Skraca to nieplanowane przestoje obrabiarek i gwarantuje utrzymanie stałych, optymalnych parametrów skrawania nawet przy bardzo długich seriach. Świadome i nowoczesne zarządzanie gospodarką narzędziową stabilizuje technologię i chroni zakładowy budżet przed ukrytymi kosztami braków materiałowych. Przeniesienie procedur kontrolnych na dedykowane zewnętrzne przyrządy pomiarowo-ustawcze skutecznie uwalnia najcenniejsze moce przerobowe samych obrabiarek sterowanych numerycznie.
